  1. Cosmotec for Vacuum Components
  2. Others
  3. Ribbon heaters, jacket heaters
  4. Ribbon heater

Ribbon heater

Ribbon heater

▼Ribbon heaters for clean rooms
Clean room compatible
No dust due to the use of PTFE coated cloth on the exterior
No generation of siloxane gas
Power connection: 100V outlet included

▼UL listed ribbon heater
UL listed
Clean room compatible
Exterior: 100% PTFE
Power connection: with lead wire (left uncut)

▼Features
Threaded wire is hard to be broken.
Heater wire with insulation coating is used, and double insulation is applied to the exterior, so there is no risk of shorts between wires.

▼Others
If the excess portion is left floating, it may shorten the service life of the product. It is recommended to insulate with glass mat, etc.
・For other precautions, please refer to the following link
Ribbon heater handling notes.

see next
Inquiry for this subcategory

We have 19 type candidate

※ Please click on the product code or model for more information.

front.product.product_code
Model

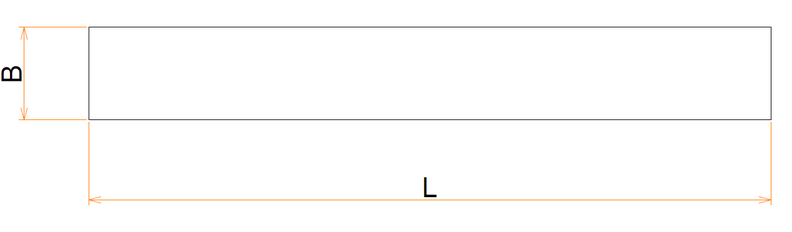

 Withstand voltage (AC) Electric capacity (W) B (amplitude) UL Standard Connection type external material L Maximum temperature
Stock & Delivery
front.product.price
front.product.tax_included2
50189
CH201K100V97W
100 V 97 20 - コンセント PTFE coated cloth 1000 260℃
50190
CH202K100V211W
100 V 211 20 - コンセント PTFE coated cloth 2000 260℃
50191
CH203K100V309W
100 V 309 20 - コンセント PTFE coated cloth 3000 260℃
50192
CH301K100V97W
100 V 97 30 - コンセント PTFE coated cloth 1000 260℃
50193
CH302K100V211W
100 V 211 30 - コンセント PTFE coated cloth 2000 260℃
50194
CH303K100V309W
100 V 309 30 - コンセント PTFE coated cloth 3000 260℃
50195
CH501K100V103W
100 V 103 50 - コンセント PTFE coated cloth 1000 260℃
50196
CH502K100V217W
100 V 217 50 - コンセント PTFE coated cloth 2000 260℃
50197
CH503K100V325W
100 V 325 50 - コンセント PTFE coated cloth 3000 260℃
50156
U201K100V97W
100 V 97 20 〇 untouched PTFE100% 1000 180℃
50157
U201.5K100V137W
100 V 137 20 〇 untouched PTFE100% 1500 180℃
50158
U202K100V211W
100 V 211 20 〇 untouched PTFE100% 2000 180℃
50159
U202.5K100V232W
100 V 232 20 〇 untouched PTFE100% 2500 180℃
50160
U203K100V309W
100 V 309 20 〇 untouched PTFE100% 3000 180℃
50161
U301K100V97W
100 V 97 30 〇 untouched PTFE100% 1000 180℃
50162
U301.5K100V137W
100 V 137 30 〇 untouched PTFE100% 1500 180℃
50163
U302K100V211W
100 V 211 30 〇 untouched PTFE100% 2000 180℃
50164
U302.5K100V232W
100 V 232 30 〇 untouched PTFE100% 2500 180℃
50165
U303K100V309W
100 V 309 30 〇 untouched PTFE100% 3000 180℃
Withstand voltage (AC) Electric capacity (W) B (amplitude) UL Standard Connection type external material L Maximum temperature
To detail page Contact Us

Filter by model

Withstand voltage (AC)

Electric capacity (W)

B (amplitude)

UL Standard

L

Maximum temperature

リボンヒーター admin.label.item.catalog_image
計算例として、リボンヒーターを配管（φ34×1000mm）に巻き付ける際の長さの求め方について説明します。

まず、φ34×1000mmの配管に対して、幅20mmのリボンヒーターを使用し、ヒーター同士の間隔を1本分（20mm）空けて巻く場合を考えます。
このときの巻きピッチは「ヒーター幅 20mm ＋ 間隔 20mm ＝ 40mm」となります。

配管の長さ1000mmをピッチ40mmで割ると、
1000mm ÷ 40mm = 25回転 巻くことができます。
次に、配管の円周を求めます。
直径34mm × π × 25回転 ＝ 約 2670.3mm となります。
ただし、リボンヒーターには厚み（例：2mm）があるため、実際の巻き付け外径は36mm（34mm＋2mm×2）となり、
計算を 38mm × π × 25回転 とした方がより正確で、これは 約2984mm になります。

以上より、φ34×1000mmの配管には、幅20mm × 長さ約3000mmのリボンヒーターを使用することが可能です。

【注意点】
(1) 細い配管には 20mm や 25mm 幅のリボンヒーターの方が巻きやすく、
　　太い配管には 40mm や 50mm 幅のヒーターが適しています。

(2) 四角い形状の対象物に巻く場合は、「どの方向に巻くか（円周方向 or 長さ方向）」を決め、
　　その方向の長さに基づいて同様に計算することができます。

本説明は、ヒーターを1本分ピッチを空けて巻く場合の計算方法となります。
Burndyタイプ_アセンブリ方法 きっちり等間隔に巻かなくても、断熱材で覆えば配管の温度は比較的均一になります。
ただし、細い配管ではピッチをあまり開けない方が、より安定した温度制御が可能です。

Q. 波形ヒーター線と通常の並行2本線で、熱効率にどのくらい差が出ますか？
A. 巻き付け時の接触率が大きく異なるため、同じワット数でも波形ヒーター線の方が効率的に加熱できます。均一な温度分布を得やすく、過熱や未加熱のムラを減らせます。

Q. 三本より線のニクロム線だと何が違うのでしょう？
A. 一般的な単線に比べ、物理的な強度が高く、取り外し時の断線リスクを抑えられます。頻繁なメンテナンス時にも安心です。

Q. 高温使用によるクロス硬化や寿命は大丈夫ですか？
A. 400℃近辺で使用すると布クロスが硬化しやすくなりますが、断熱材や温度コントロールを併用することで長寿命化できます。

Q. 温度制御器や断熱材もまとめて購入できますか？
A. はい、一括サポート可能です。温度センサーや固定部品なども含めてお気軽にご相談ください。
