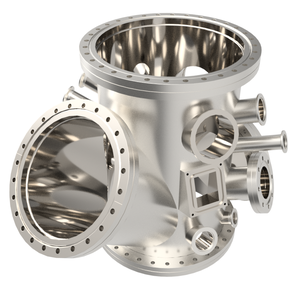

Cylindrical chamber ICF305

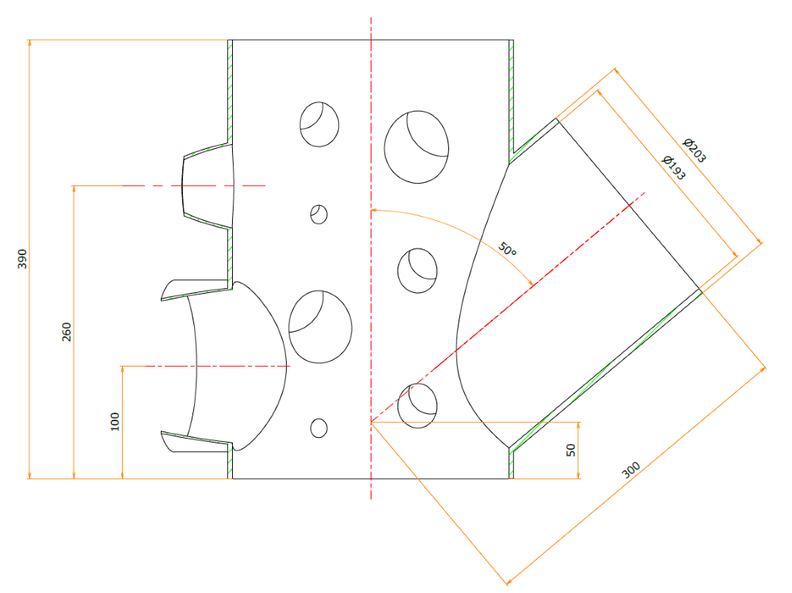

Φ254 L=390 tube. ICF305 pipe is installed on the top and bottom.
A view port will be attached to the ICF253 flange.
Other ports are as follows.
ICF114: 3 pieces
ICF152: 1 piece
ICF203: 1 piece
ICF253: 1 piece
NW25: 6 pieces
NW40: 4 pieces
NW63: 1 piece
Square flange: 1 piece
Buff 400 on inside surface and buff #. 200.
Please check the following tab [Items to be confirmed when quoting] when requesting a chamber.
We have 1 type candidate
※ Please click on the product code or model for more information.
front.product.product_code Model |
The inner surface processing | Main materials | Stock & Delivery |
front.product.price front.product.tax_included2 |
|---|---|---|---|---|
| Buff 400 (equivalent to Ra 1.0 | SUS 304 | You need to sign in to show price and stock Sign in | ||
| The inner surface processing | Main materials |
|---|---|

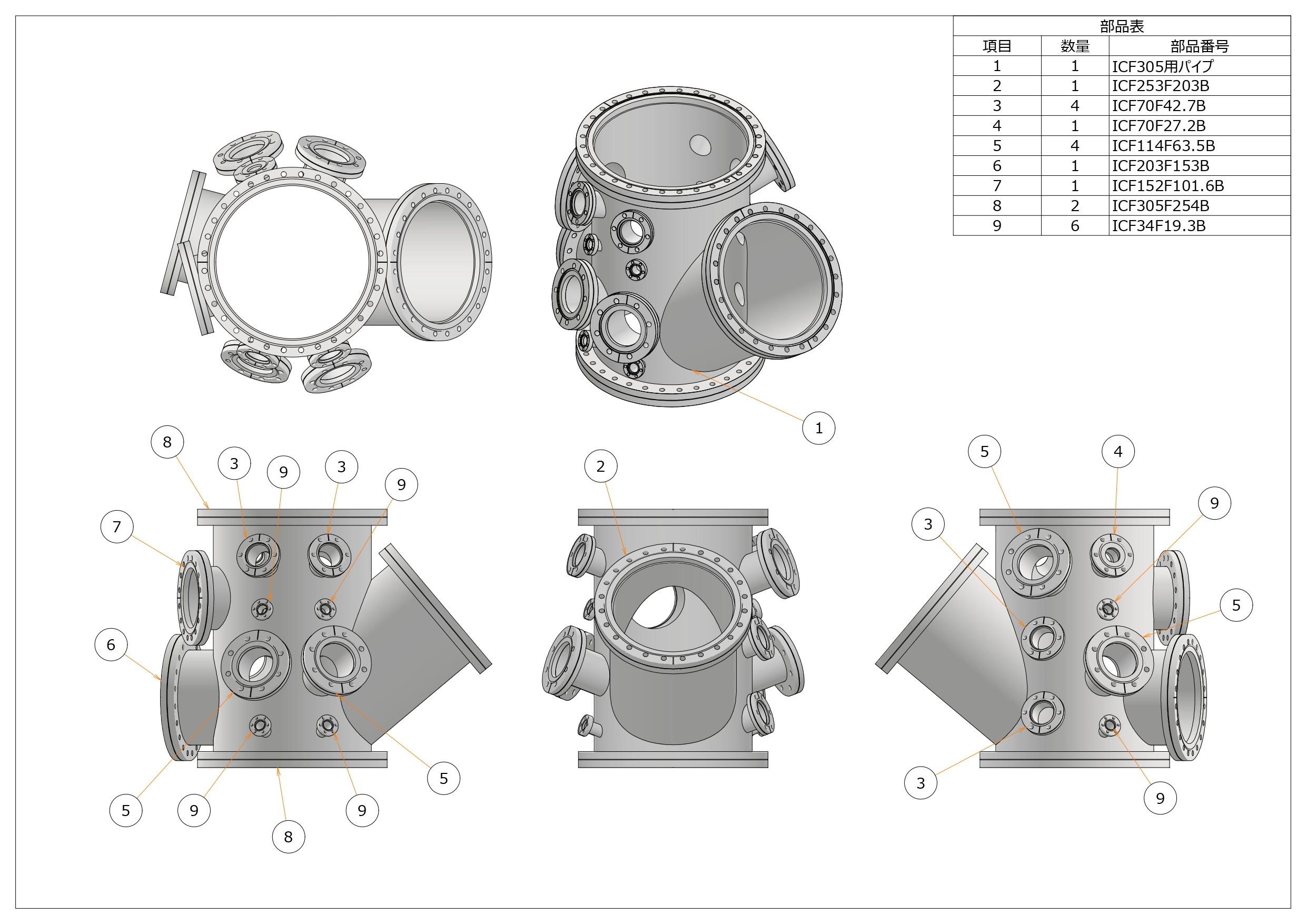

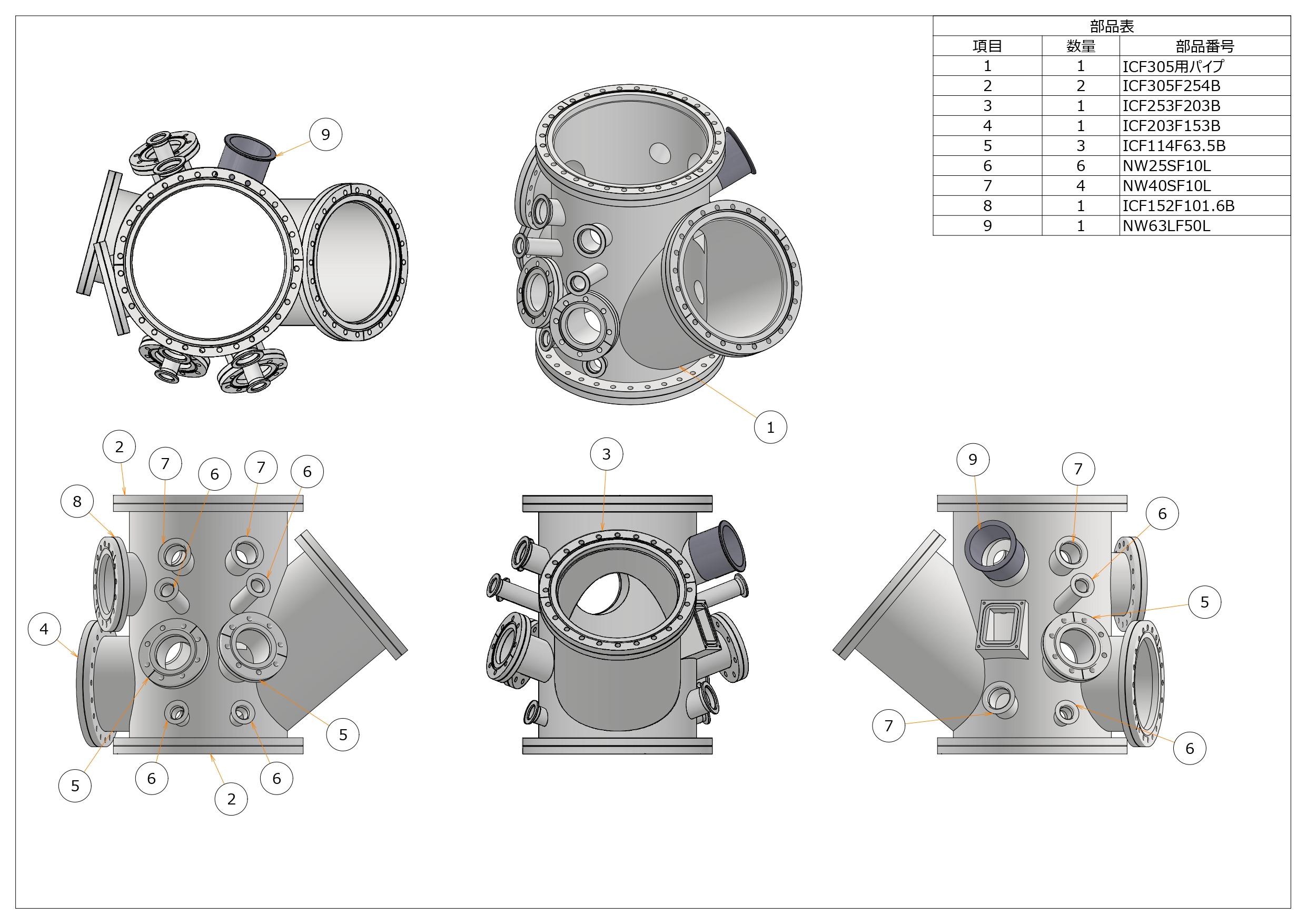

アセンブリイメージです。
以下の項目を可能な範囲でご記入ください。
不明点は空欄で構いません。
営業担当者が改めてヒアリングいたします。
////////////////////////// 用途：
（例：分析装置用、試験用、研究開発用 など）
表面処理：
GBB処理、バフ研磨、電解研磨 など
洗浄：
脱脂洗浄、精密洗浄 など
受入体制：
チャンバーは重量物となるため、チャーター便での配送が多くなります。
フォークリフトの有無や搬入経路についてお知らせください。
検査内容：
溶接部リーク検査、外観検査、寸法確認 など
提出書類：
検査成績書、材質証明書 など
不明点は空欄で構いません。
営業担当者が改めてヒアリングいたします。
////////////////////////// 用途：
（例：分析装置用、試験用、研究開発用 など）
表面処理：
GBB処理、バフ研磨、電解研磨 など
洗浄：
脱脂洗浄、精密洗浄 など
受入体制：
チャンバーは重量物となるため、チャーター便での配送が多くなります。
フォークリフトの有無や搬入経路についてお知らせください。
検査内容：
溶接部リーク検査、外観検査、寸法確認 など
提出書類：
検査成績書、材質証明書 など
| ブランクフランジ | シール | クランプ・ボルト | |||
|---|---|---|---|---|---|
| 型式 | 数量 | 型式 | 数量 | 型式 | 数量 |
| ICF305F | 2 | ICF305GCU | 1 | BNW-M8X60LA | 3 |
| ICF253F | 1 | ICF253GCU | 1 | BNW-M8X60LA | 1 |
| ICF203F | 1 | ICF203GCU | 1 | BNW-M8X55LA | 1 |
| ICF152F | 1 | ICF152GCU | 1 | BNW-M8X50LA | 1 |
| ICF114F | 3 | ICF114GCU | 1 | BNW-M8X45LA | 1 |
| NW63BK | 1 | NW63BK | 1 | 30.111.763 | 1 |
| NW40BK | 4 | NW40CRSVA | 4 | NW40CWA | 4 |
| NW25BK | 6 | NW25BCRSVA | 6 | NW25CWA | 6 |
| 角フランジ用板（特注） | 1 | RTMD91/151GV | 1 | BW-M5X16LB | 1 |
